Model 8411力傳感器特性
非常小的尺寸
健壯的建設
不銹鋼做的
高諧振頻率
對拉伸和壓縮力量
特性曲線偏差< 0.5% F.S.
Model 8411力傳感器應用
【Model 8411】德國Burster力傳感器Model 8411_Model 8411力傳感器該傳感器系列8411特意被賦予了小尺寸，使他們能夠輕松地集成到現有的結構或安裝到地點，訪問是困難的。拉伸和壓縮力被引入到圓筒形傳感器殼體通過兩個螺栓。典型應用這些微型稱重傳感器，包括其作為測量儀器設備建設一般，在生產線使用，在測量和控制設備，測試設備等。該傳感器是利用帶螺紋的螺栓必須仔細擰入到位。工具必須不能用于裝配。
力必須只集中施加，沿中心線，只有通過螺紋。其他裝配件絕對不能碰傳感器外殼;因此建議將粘結劑涂敷給線程。彎曲，彎曲或扭轉的力量會導致錯誤的測量結果，并可能損壞傳感器。為了避免在裝配過程中超載，它是有益的，如果電氣連接于傳感器是由事前和如果測量上在過程中的顯示被觀看。
Model 8411力傳感器描述

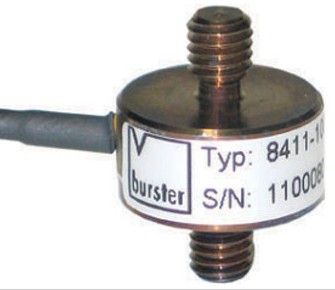

將被測量的力被集中施加到測力傳感器通過兩個螺紋銷。的一個覆蓋面筒狀的傳感器外殼被實現為一個測量元件，用應變儀被施加到其內側。下的力的影響下，全橋電路不平衡，并輸出信號成比例的力產生的。剛性補償電路板7毫米寬， 70毫米長，坐落在連接電纜與傳感器有關900毫米從傳感器本體。這包含了一個電阻網絡平衡的橋梁和溫度補償。卸下電路板，或改變電纜的長度，將干擾傳感器的校準數據。強，堅固的設計導致高自然頻率高達160 kHz的結果，這是有益的動態測量。積極的一面是旁邊的電纜線。
德國Burster力傳感器Model 8411參數：
電橋電阻（全橋） ：
測量范圍≤ 0 ... 5 N半導體應變片
500 Ω ，額定
測量范圍≥ 0 ... 10 N箔式應變計350 Ω ，額定
參考激勵電壓： 5 V DC
標稱靈敏度：參考表
絕緣電阻： > 5000MΩ ，50 V DC
分流電阻： 59 KΩ ±0.1 ％
電橋的輸出電壓，所造成的價值分流電阻是
在校準協議給出。
范圍E n V I R O ? M E N t個A L C O N D I T I O n S的
工作溫度范圍： - 55 ° C ... + 120 °C
正常工作溫度范圍： + 15 ° C ... + 70 °C
溫度對零點的影響： ≤± 0.02 ％ FS / K
溫度對靈敏度的影響： ≤ ±0.02 ％讀數/ K
M E機械加一個N I C A L V A L ü （E S）
相對誤差： < ± 0.5 ％ F.S.
相對滯后誤差： < ± 0.5 ％ F.S.
相對變化： < ± 0.1 ％ F.S.
樣的測量：拉伸和壓縮力，在校準
拉伸方向（優先方向） 。關于對優先方向操作，估計改變的特性。
偏轉： 13微米38微米
最大靜載：額定負載的150％
動負荷：額定負載的??建議的70％
額定負載的??可能100 ％
材質：不銹鋼17-4PH （類似于1.4542 ）
電氣連接：
高彈性，顏色編碼，聚四氟乙烯隔離線與開口端焊接。長1.5米。陡峭的電路板，寬度大約為7毫米，
長70毫米，橋梁找平，校準和溫度補償，0.7米距離傳感器本體。之間的電纜屏蔽層
傳感器和電路板。
防護等級： ACC 。符合EN 60529 IP54
接線碼：紅激勵電壓正
黑色的激勵電壓負
綠色信號輸出負
白色信號輸出正
范圍≥0 ... 1000 N具有陡峭的電纜蓋在傳感器主體
長度7.6毫米，直徑2.5毫米。
重量：測量范圍< 0 ... 500桿無電纜約。 7克
測量范圍> 0 ... 1000 bar的無電纜約。 19克
德國Burster力傳感器Model 8411安裝說明
到bemeasuredmust力集中應用，力，通過外螺紋。至關重要的是，該傳感器不暴露在夾緊起作用的側向力，因為這可能會導致錯誤在測量或傳感器的損壞。為了確保負載單元被牢固地固定在其適當?shù)奈恢脮r，粘合劑可以被施加到螺紋。合適的設計，這樣的作為提供指南，安裝的部件，必須使用以確保當壓縮力施加屈曲不發生。注意，當處理和裝配，以確保地步電纜出現和傳感器連接電纜不會受到大得令人無法接受的拉伸或彎曲力。適當?shù)膽兿赡苄枰峁?/div>
